      1、質譜儀是一種終極的檢測手段，下游應用廣泛 　　

       1.1 質譜技術壁壘高 　　

       質譜儀是一種終極的檢測儀器：質譜儀是用來測定物體質量的儀器，主要用來分離和檢測不同同 位素。原理是將分析樣品電離為帶電離子，根據帶電粒子在電磁場中能夠偏轉的原理，按物質原 子、分子或分子碎片的質量差異進行分離和檢測。在《產業關鍵共性技術發展指南中》，質譜分 析檢測技術被明確列為具有應用基礎性、關聯性、系統性、開放性等特點的產業關鍵共性技術。 質譜儀具備高分辨率，高通量，高靈敏性與高準確度的特性，在復雜背景下檢測低濃度的化合物 能力優于其他儀器，擁有優秀的定性與定量的能力，被稱為是“終極的檢測手段”。 　　

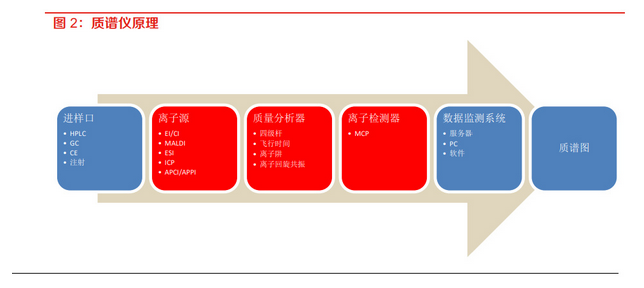

       離子源和質量分析器是質譜儀中最重要的部件：質譜儀通常包含進樣口、離子源、質量分析器、 檢測器、數據監測系統等五大部分，其中最重要的是離子源與質量分析器兩部分。從不同部件功 能來看：1、進樣口：被檢測樣品通過直接進樣或者間接進樣通過進樣口導入質譜儀；2、離子源 是使試樣分子在高真空條件下離子化的裝置。電離后的分子因接受了過多的能量會進一步碎裂成 較小質量的多種碎片離子和中性粒子。它們在加速電場作用下獲取具有相同能量的平均動能而進 入質量分析器。3、質量分析器是將同時進入其中的不同質量的離子，按質荷比 m/e 大小分離的 裝置。4、離子檢測器與數據監測系統：離子在分離后依次進入檢測器中，檢測器負責采集放大 離子信號，經計算機內的數據監測系統處理，繪制成質譜圖。 　　 　　

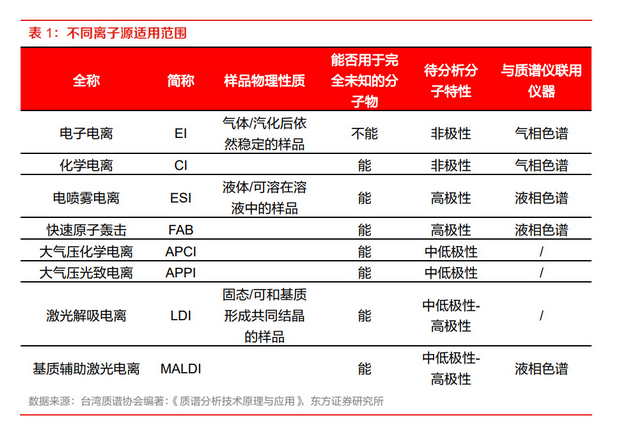

       離子源：離子源的種類影響質譜儀檢測物質類型的豐富度，在有機物化合物分析方向由最早 1918 年發明的電子電離（EI），發展到適用于大分子樣品的基質輔助激光電離解析（MALDI）及在常 壓下可以直接將液態樣品離子化的大氣壓電離（API），而在無機物方向，電感耦合等離子體應 用逐步廣泛。在一百余年的發展時間中針對不同的應用領域開發出了適用的離子化方法。目前能 否研發出各類離子源來適配不同的應用場景是企業的核心競爭力體現之一。 　　

       電子電離（EI）：通過加熱燈絲放出電子，電子通過電場加速獲得高能量，被分析物獲得電 子能量而離子化。被分析物吸收能量后應為化學結構不同，裂解為獨立的碎片離子，常用于 有機分子的鑒定。缺點是電子攜帶的能量太大，離子化過于劇烈，常常得到大量的碎片離子， 無法獲得被分析物的分子量信息。且只能離子化氣體分子，主要用在揮發性較高，熱穩定性 高，沸點低的有機物。 　　

       化學電離（CI）：利用加熱燈絲產生高能電子進行離子化，不同之處在于化學電離將試劑氣 體通入離子源中，先以電子電離的方式產生試劑離子，再與被分析物發生離子反應，比EI減 少了被分析物碎裂的機會。能夠得到完整的分子信息。適用于分析沸點低的被分析物，可以 觀測帶分子離子峰，這個技術被認為是電子電離法互補的技術。 　　

       快速原子轟擊（FAB）：由電子電離源改造而來，將氙氣導入后通過類似于電子電離源的設 計，將燈絲加熱后產生的熱電子經電壓加速到正極電離形成氙氣原子，之后再撞擊被分析物 是被分析物離子化?？捎糜跓o機物與有機物的分析，最大的缺點在于基質易電離產生干擾信 號。 　　

       激光電離解析（LDI）：EI 與 CI 都需要將被分析物汽化，不適用于低揮發性，熱不穩定及凝 聚態的被分析物。由此出現解析電離技術（DI），并在此基礎上發展出激光解析電離技術 （LDI），利用激光將被分析物從樣本表面解吸附，同時形成氣相離子。與分析元素，無機 鹽，染料或者具有高吸光特性的分子。但是揮發性極低的生物大分子僅靠激光產生的熱量不 足以使分子揮發，如果使用高激光能量照射，會使被分析物分子裂解成碎片，無法獲得完整 的離子信息。 　　

       基質輔助激光電離解析（MALDI）：由激光電離解析改進而來，使用基質（大部分為有機 酸）作為化學反應的媒介與被分析物混合共結晶產生的固態樣品，使得離子化過程比激光電 離解析更溫和，可以產生質子化或者去質子化的完整被分析物。該方法適用于非揮發性的固 態或業態被分析物的分析，尤其是對離子態或極性被分析物的電離效果最好，廣泛地應用在 生物大分子的質譜分析。缺點在于基質的選擇與比例會影響分析效果，并且由于激光剝蝕被 分析物結晶表面，重現性較差。 　　

       大氣壓化學電離（APCI）/大氣壓光致電離（APPI）：大氣壓化學電離是將化學電離方法擴 展至大氣壓下進行，借助電暈放電產生試劑離子，解決傳統化學電離加熱燈絲在大氣壓下會 產生強烈氧化反應燃燒燈絲的問題。大氣壓光致電離是利用光能激發氣態被分析物分子，使 其離子化為自由基離子或進一步將被分析物質子化生成離子。 　　

       電噴霧電離（ESI）：通過金屬制的毛細管噴針噴出含有被分析物的水溶液樣品，并在高壓 電源的作用下由電場牽引噴霧形成有電荷的微液滴，通過去溶劑化的過程形成氣態離子進入 質量分析器內。該方法不僅適用于蛋白質大分子的分析，同時也適用于分析極性小分子。 　　

       電感耦合等離子質譜（ICP-MS）：主要用于元素分析，利用 ICP 優異的離子化能力，搭配 高靈敏度的質譜儀，除了對大多數元素有極低的檢測點之外，同時具備多元素檢測特性和同 位素分析能力，被廣泛地用于環境，食品科學及法醫鑒定等領域。 　　

       與質譜連用的色譜（LC/GC）：色譜與質譜聯用可以大幅度降低樣品基質帶來的影響，提高 質譜定性，定量的能力。一般使用氣相色譜（GC）與質譜儀聯用時，最常選用 EI 或 CI 的離 子化方法，主要由于 GC 流出的分子為氣態且這兩種離子化方法也需要將樣品先汽化才能進 行電離。液相色譜（LC）是對于分離含有高極性或高沸點的被分析物樣品最常用的分離技 術。ESI 由于可在大氣壓下將溶解的被分析物直接轉化為氣象分子離子，目前成為 LC 與質 譜在線聯用中主要的離子化方法。 　　 　　

       串聯質譜分析儀：通常指兩個以上的質譜分析器借由空間或者時間上聯結在一起所組成的分析方 式，常由英文縮寫 MS/MS 表示。在常見的串聯質譜技術中，第一個質量分析器的功能通常為選 擇與分離前體離子，而分離出的前體離子以自發性或通過某些激發方式進行碎裂產生離子群，在 串聯的第二個質量分析器中被掃描檢測后可以獲得串聯質譜圖。目前串聯質譜有兩大應用，其一 是對于蛋白質組學中以自下而上的方式對酶水解后的多肽進行氨基酸的序列分析，另一主要應用 在對特定化合物進行定量分析。 　　

       空間串聯質譜：借由兩個實體上不同的質量分析器串接組成，以達到串聯質譜分析的目的。 目前三重四級桿是使用最廣泛的空間串聯質譜儀，其中第一與第三重四級桿質量分析器具有 質量分析功能，以組合射頻與直流電位的方式達到質量選擇的目的，第二段四級桿為碰撞室， 僅以射頻電位方式操作。由于三重四級桿的碰撞室中氣體壓力遠高于磁場分析器的碰撞室的 氣體壓力，因此在三重四級桿中離子束與中性氣體分子具有較高的碰撞次數，用于定量分析 有較高的靈敏度。另一種常用的是飛行時間串聯質譜儀，具有高能量碰撞解離的優點。 　　

       時間串聯質譜：通過在具有離子儲存功能的質量分析器上進行，在不同時間點可以分別進行 前體離子選擇后儲存，離子活化，產物離子分離，掃描后排出等模式。前體離子在進入質量 分析器后可先被選擇并儲存在分析器中，之后由離子活化解離后的產物離子可直接進行質量 掃描，并且可以反復進行離子選擇、儲存與解離的步驟，可以在此類具有離子儲存功能的串 聯質譜儀上得到不同階段的結果。目前該儀器以傅里葉變換離子回旋共振分析器與離子阱為 主。 　　

       雜合質譜儀：在串聯質譜儀中，如果不同種類的質量分析器串聯則稱為雜合質譜儀。主要目 的是結合各式不同質量分析器的特點，經組合后可獲得更好的串聯質譜分析結果。 四級桿飛行時間質譜儀（Q-TOF）是主流形式，第一段四級桿借由組合射頻與直流電位變化 達到前體離子的篩選，第二段四級桿以固定射頻點位方式操作，可引導離子并作為碰撞裂解 室用。前體離子在第二段四極桿中經由離子活化裂解后產生的產物離子，進入飛行時間質量 分析器中完成 MS/MS 的串聯質譜分析。因?yàn)榻Y(jié)合了四級桿分析器中具有較高的碰撞裂解效 率的特點及飛行時間飛行器具有高質荷比分辨率，非掃描式及高靈敏等優勢，被廣泛應用于 蛋白質組定性分析。 　　

       質譜儀核心參數 　　

       分辨率：是指質譜儀區分兩個質量相近的離子的能力。分辨率越高同一物質采集的分子量的 峰的精細程度越大，準確率越高。但是分辨率設置越高，掃描需要的時間越長，一般在操作 中要同時兼顧分辨率和掃描速度。一般小于 1000 的分辨率叫為低分辨率，高于 10000 的分 辨率叫為高分辨率， 　　

       質量范圍：質量范圍是質譜儀所能測定離子質荷比的離子質量范圍。不同用途質譜儀器的質 量范圍相差很大，穩定同位素氣體質譜儀的質量范圍通常在 1～200 之間；固體質譜儀的質 量范圍大都在 3～380 之間；有機質譜儀的質量范圍從幾千到幾萬不等，甚至更高。質量單 位為 1AUM 或 1Da，被定義為碳 12 原子質量的十二分之一。生物大分子的分子數量大于千 Da，用 KDa 為單位。 　　

       準確度：指離子測量的準確性。一般用真實值和測量值之間的誤差來評價，單位 ppm （百 萬分之一）。如果質譜檢測極限在 1ppm，就表示能檢測含量在百萬分之一的物質，主要取 決于質量分析器的性能和分辨率的設置，對于高分辨率質譜通常要求儀器的質量測量準確度 小于１mmu（或 10 ppm），才能滿足定性分析的需要。 　　

       靈敏度：是指檢測器對一定樣品量的信號響應值，即最少樣品量的檢出程度。靈敏度取決于 離子源的電離效率和離子在離子源、分析器的傳輸效率和接收器的接收效率。 　　

       1.2 質譜儀下游應用市場廣闊 　　

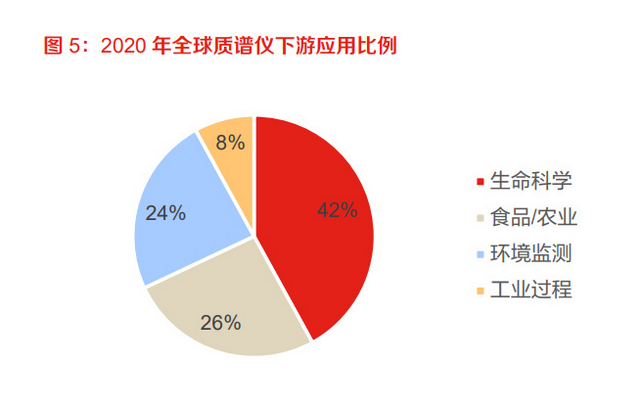

       質譜儀由于優秀的性能被廣泛應用于生命科學和環境監測等產業：根據 SDI《2015-2020 全球分 析儀器市場》統計，2020 年全球質譜儀市場中，生命科學、食品/農業、環境監測和工業分別占 需求的 42%、26%、24%和 8%。質譜儀擁有高通量、高效率、低成本、高度專一性與靈敏性的 優點，在生物醫藥與臨床檢驗方面有著明顯優勢，是未來主要的應用方向。2015 年-2020 年生命 科學和食品農業方面的 CAGR 均達到 8%。

       醫學：其一在臨床醫學方面，質譜檢驗具有高靈敏度，高通量，高速分析的優勢，在新生兒 遺傳病篩查中，出生三天后采集腳后跟血液置于濾紙上，可以查出二十種以上的新生兒罕見 先天代謝異常疾病。在微生物檢測和激素檢查等項目上可以直接利用MALDI-MS分析或者用 色譜法進行分離后再用串聯質譜分析，能夠?qū)崿F(xiàn)對傳統方式的替代升級。其中 ICP-MS 主要 應用在人體微量元素的檢查，MALDI-TOF 主要用于微生物的檢測。 其二在生物醫藥方面，液相色譜與質譜聯用技術推進了下游應用，可以幫助進行藥物的雜質 分析和中藥的開發，在小分子檢驗中應用廣泛，項目包含類固醇和生物胺等物質。原因在于 與氣相色譜-質譜相比有簡單的流程和較高的通量，并且試劑價格比免疫試劑低很多，以及 對于新目標檢測設計分析流程簡單很多。 　　

       蛋白組學：蛋白質組泛指一個生命體內所有的蛋白質，而蛋白質組學是指針對一個蛋白質組 做定性，定量及功能的分析。定性包括鑒定蛋白質序列，翻譯后修飾及蛋白質-蛋白質相互 作用等，定量分析著重比較蛋白質組在不同狀態下的表達量差異。最早方法分為自上而下和 自下而上，自下而上是以水解酶將蛋白質降解為多端多臺，將這些多肽離子化并以串聯質譜 分析，再組合所得多肽序列得到蛋白質身份信息。自上而下是直接離子化蛋白質并以串聯質 譜直接裂解蛋白質分析得到序列信息?，F(xiàn)在一般使用檢索數據庫測序。 　　

       食品農業：隨著人們對于食品安全關注度不斷提高，食品檢測力度也在順勢升級，對于食品 以及農藥殘留的檢測方式、速度和數量都在不斷提升。質譜儀在營養成分分析，毒素檢測， 摻假鑒別、轉基因檢測和農藥殘留檢驗等場景都發揮著不可替代的作用。目前高分辨質譜法 被廣泛運用，主要的使用儀器有三重四級桿與四級桿飛行時間質譜儀。 　　

       環境監測：為了響應國家日益嚴峻的環保要求，質譜儀依托自身檢測速度快，精度高，抗干 擾能力強，可同時檢測多種物質的特點，已經逐漸滲透到大氣以及水質監測領域，對傳統的 光譜儀和各類傳感器形成了替代作用。 GC-MS、LC-MS 可以分離微量有機污染物，利用色譜保留時間與質譜儀中數個特征離子的 相對強度進行確認對比以達到定性的目的。也可以由校準曲線達到定量的目的，多數采用內 標法。ICP-MS 有高靈敏度與檢測極限，具有簡單的質譜背景，可在單一操作條件下獲得極 佳的分析效能，還可以進行同位素的分析。在新型污染物方面，液相色譜串聯質譜有良好的 靈敏度，以三重四級桿最為普遍。而針對 VOCs-揮發性有機化合物，主要檢測方式是 GCMS。 　　

       工業過程：隨著新能源和半導體行業的不斷發展，質譜儀在工業制造過程中的價值也不斷凸 顯。在新能源領域主要的運用是氦質譜檢漏儀，可以在鋰電池生產過程中的注液前后分別進 行檢漏。ICP-MS 則可用于半導體產業鏈中硅片、光刻膠、芯片、試劑等無機檢測，也可用 于對各類無機污染元素進行分析。 　　 　　

       2、海外龍頭壟斷，國內水平仍有差距 　　

          2.1 全球質譜市場發展 全球質譜儀 　　

         2025 年將達百億美元市場：根據 Transparency Market Research 的測算， 2018- 2026 年全球市場規模 CAGR 為 7.7%，預計到 2025 年全球質譜儀市場將超過百億美元，在下游 應用領域需求的拉動下，全球質譜儀市場將保持穩健增長的態勢。 　　

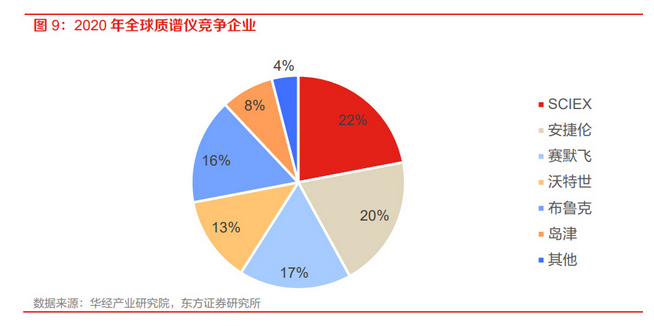

       質譜儀市場份額高度集中：目前質譜儀市場主要參與者為國際巨頭公司，這些公司依靠長時間發 展形成的資金，專利壁壘以及市場認可等優勢壟斷市場。依據2020年銷售額統計主要參與者為沃 特世，丹納赫，布魯克，安捷倫，賽默飛，島津等巨頭公司，頭部 6 家公司占據了全球 90%以上 的質譜儀市場份額。 　　 　　

       中國需求增長冠絕全球：在地區上來看北美地區在全球市場占有率最高，2020 年北美檢測儀器市 場達 23.6 億美元，占全球市場的 37.2%。原因主要系該地區醫藥，代謝組學與蛋白組學領域的科 研力度加大，推動了當?shù)刭|(zhì)譜技術與需求的發展。2020年亞洲市場占全球質譜儀市場的20%；中 國是增長最快的地區，2015-2020 年 CAGR 達 6.8%，目前已成為亞太地區最大的質譜儀市場。 　　

       2.2 國內質譜儀發展 　　

       受歷史原因影響，我國質譜儀與世界先進產品約有 20年的發展差距：我國質譜儀行業起步較晚， 受到早期基礎學科薄弱，國內工業體系不夠完備等因素影響，目前國內質譜在研發、產業化和應 用技術領域落后于西方發達國家。集中體現在核心零部技術、產品體系和布局、以及品牌影響力 的三方面： 　　

       1、核心零件技術 　　

       我國科研基礎較弱，技術落后于世界：質譜儀具有快、微、精、穩的特點。需要對離子實現納秒 級的分離和檢測、對最小電信號的識別、上百個零部件加工精度同時達到微米幾倍、幾十個電源 穩定度同時達到萬分之一的水平、技術難度極大。我國在質譜儀在測試精度，進樣速度、檢測速 度和使用穩定程度均落后于世界。國內掌握質譜儀所涉及的原理、模擬、計算、設計、工程化、 工藝化、生產、應用開發及維護等各環節專業技術的專業類公司較少，主要由于發展方面面臨著 多重挑戰，1）產學研用合作層面，國外高端儀器研發大多是企業和知名大學合作。工程師長期 跟蹤科學家的科研過程并持續對接開發，持續周期較長。2）國內相較國外研發起步晚，基礎研 究薄弱，開發多為購機拆解，跟隨仿造世界先進設備逆向開發的模式。對于基礎的數學和物理理 論基礎研究較國外有一定差距。3）缺乏研制人才，國內在研發中能起到關鍵性作用，解決技術 難點的研發人員稀少，企業研發困難。4）國外專利技術的封鎖限制。根據《1997-2016 年專利 分析全球質譜儀技術創新現狀和趨勢》的數據，我國質譜儀專利申請總數雖然位居世界第三，但 涉及核心技術專利與發達國家相比處于劣勢。 　　

       離子源和檢測器作為核心零件技術壁壘最高：在禾信儀器招股書中披露我國質譜儀多采用高端通 用設備外采，核心零部件自產自研的模式，一方面高端零部件（例如真空系統分子泵，進樣系統 等）市面上供應商眾多，競爭充分，外采可以節省自身研發費用；而核心部件離子源和檢測器決 定了檢測物質類型的豐富程度以及檢測精度。我國在中低端設備領域基本實現自產自研，而高端 技術仍然被外國企業掌控，例如靜電場軌道阱技術（Orbitrap）是賽默飛的獨家專利，并推出了 相應商品化的高分辨質譜儀，目前 Orbitrap 幾乎成為軌道阱質譜的代名詞，在市場上有一定壟斷 的態勢。我國企業正積極研發離子源與分析器相關技術，縮小國內外差距，例如禾信儀器 2018 年自研取得 MALDI 的專利技術，將技術差距縮短到 30 年內。 　　

       2、產品體系和布局 　　

       國外巨頭產品布局廣泛，重視生物醫藥領域，在華營收占比高：與國際巨頭企業相比，國內企業 發展布局不平衡，主要集中在環境監測領域，主要系環境監測領域設備技術要求相對較低，研制 成功率較大，國內過去環保政策愈加嚴格，行業較為景氣。而世界龍頭企業產品體系布局廣泛， 深度布局高毛利，高技術含量的生命科學與醫療診斷領域。作為全球最活躍的新興市場，中國市場對整個科學儀器的影響力逐漸攀升，在華營收成為跨國企業全球業績重要的一環。賽默飛、丹 納赫、安捷倫、島津等國外龍頭企業在華收入體量數十億到上百億人民幣，研發與服務逐漸趨于 本土化。相比之下國內企業收入規模仍在億元級別。 　　 　　

       3、品牌影響力 　　

       國產品牌影響力較小，獲得客戶認同還需一定時間：由于國外龍頭長期處于市場壟斷地位，高校、 科研單位等機構在進行尖端前沿研究時會優先采用進口大牌儀器進行背書，同時大型跨國企業不 斷在市場上推行新的標準，鞏固自己的壟斷地位。因此即使國內質譜儀技術有所提高，品牌影響 力的與客戶認同的建立還需要一定時間。在《質譜儀技術進展、自主創新研發和開放使用現狀》 中指出 2020 年高校、科研院所和企業購置質譜儀和相關設備共支出 114.6 億元，其中進口質譜儀 占比 92%，國產占比僅 8%。 　　

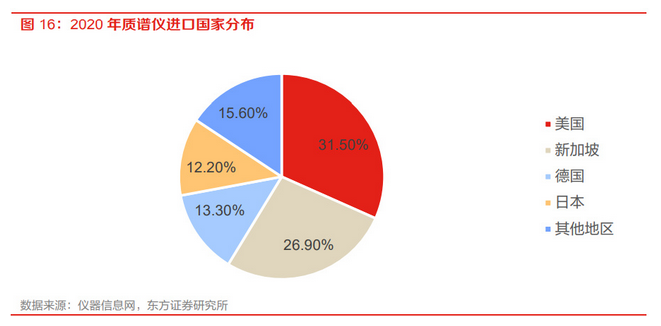

       高端質譜儀依賴進口，美國成為我國質譜儀最大進口市場：從國內進口來源地分布來看，美國、 新加坡、德國、日本是我國質譜儀進口數量靠前的國家。2020 年從美國進口質譜儀 4538 臺，占 比 31.5%，位居第一；從新加坡、德國日本分別進口 3879 臺、1980 臺與 1755 臺，分別占比 26.9%、13.8%與 12.2%。 　　

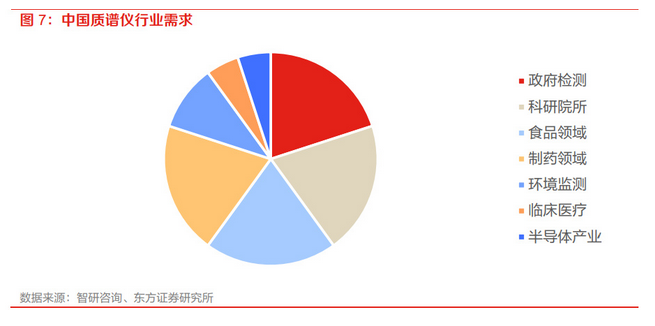

       2026 年國內市場可達 235 億元，國產替代趨勢明顯： 我國近年來質譜儀市場不斷擴大。根據智 研咨詢統計，2021 年我國質譜儀市場規模約 160.3 億元，約占全球總規模的三分之一。根據我們 預測，按照國際質譜儀市場 7.7%增速保守估計，2026 年中國質譜儀規模將達到約 230 億元。近 年來伴隨著國內廠商技術不斷追趕、中美貿易的摩擦帶來高端設備進口影響與國內政策的支持， 進口依賴度從 2017 年的 84.47%下降到 2021 年的 73.36%。國內質譜儀行業逐漸擺脫歷史影響， 國產替代加速。 　　

       3、產業轉型下的中日對比 　　

       中國目前處于經濟結構轉型與產業升級時期，與 20 世紀 70 年代中期至 80 年代中期的日本在各 方面有著較多的相似。通過研究日本的產業化升級做法可以一定程度映射中國產業轉型背景下的 儀器行業的演繹邏輯。 　　

       3.1 日本的產業轉型 　　

      日本二戰后對于物資的需求與政府政策的扶持，使整體產業重心由農業、漁業、紡織為主的勞動 密集型產業向煤炭、鋼鐵等資本密集型基礎工業轉移。日本也進入了人均 GDP 高速增長的時 期，但是由于工業體系的不完善與市場的限制，日本工業主要是粗放式的重工業。70 年代初期布 雷頓森林體系瓦解，日元快速升值，依靠原料進口與成品出口的日本加工型工業利潤大幅下滑。 田中角榮為了應對經濟危機，推出了列島改造計劃，企圖通過大規模的土地開發與基建投資來彌 補不足。隨著第一次石油危機爆發與列島改造計劃帶來的產能過剩，日本被迫進行第二次的經濟 轉型。 　　 　　

       日本政府出臺了一系列的政策推動產業升級，針對傳統的重工業提出“減量經營”，1978 年出臺 “特定產業安定臨時措施法”，將化肥、鋼鐵、石油產品等行業認定為蕭條行業，通過減產，降 薪，抑制設備投資，降低庫存等手段提高行業生產效率，出清低端產能。針對新興產業，在 1974 年日本政府發表《產業結構長期設想方案》中提出重點發展“資源能源節能型產業”和“技術密 集型產業”。而后在 1980 年的《產業結構長期設想方案》中明確了技術立國的戰略，明確了以 電子信息技術、新材料技術、新能源技術為中心的技術革新作為增長動力，發展知識密集型的新 興產業。 　　

       日本在政府政策支持下，制造業完成了重構，運輸機械與基本金屬比重下降，電氣機械（含電子 設備）產業比例上升。日本在汽車與電氣上的節能化研發適應了市場需求變化，汽車、電子產品 逐漸崛起，成為主要出口物，低技術含量的產業出口比例逐漸下降。產業的成功轉型順應了日本 當時產能過剩與勞動力成本上漲的趨勢，帶動了經濟的發展。從出口產業指數來看，以精密儀器 為代表的高端制造業大幅領先其他行業。 　　

       70 年代由日本通產省，大藏省和日本銀行指導和控制，通過大規模引進國外技術與專利，走上縮 短與世界水平差距的捷徑，為 80 年代的儀器快速崛起奠定了基礎。以島津?yàn)槔?1970 年為止 同國外 19 家公司簽訂了 26 項技術引進合同，僅分析儀器就有 9 項。公司基于引進的技術在 1978-1985 年 8 年時間里在 21 個領域開發了 74 個新產品。在二級市場中，1975-1984 年精密儀器行業漲幅居前，高達 532.8%，大幅超過同期日經 225 指數漲幅。 儀器巨頭島津和日本電子在 該時期也實現了股價上漲 3.73 倍與 4.35 倍。 　　

       3.2 中國的相似之路　　

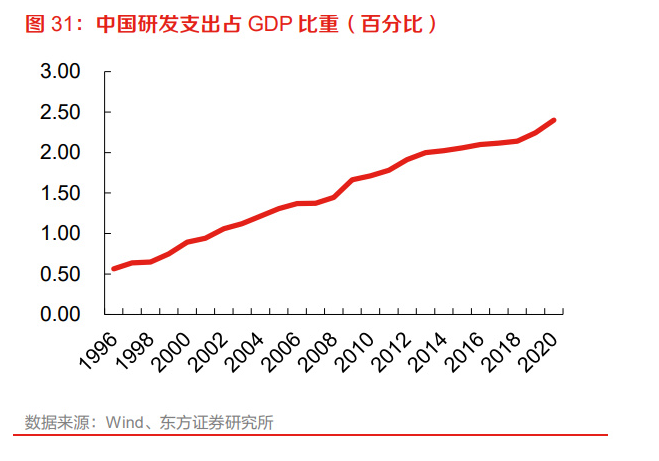

       從宏觀層面來看，根據世界銀行統計，2020 年我國研發支出占 GDP 的比重約為 2.4%，橫向?qū)?比日本在 1984 年科研經費占 GDP 的比重為 2.42%。我國目前年人均 GDP 約為 12000 美元，大 致相當于日本 1980 年代水平。日本在人均 GDP 首次突破 1 萬美元關卡后，第三產業占 GDP 比 重大幅度上升，而中國近 10 年隨著人均 GDP 快速增長，也經歷了第三產業的蓬勃發展。面對過 剩產能，中國與日本“減產經營”相似，在 2015 年也提出過供給側改革，煤炭、鋼鐵等高耗 能、高污染行業中的過剩產能逐漸出清。 　　 　　

       在產業層面，70 年代的石油危機迫使日本加大對于以石油為基礎的傳統化石能源的投入，走向了 低能耗的發展路線，而中國近些年也在新能源上加大投入和布局，在 2022 年提出了“雙碳”目 標，加快向清潔能源的轉型，同時推動污染防治。1980 年日本提出的科技立國戰略極大地推動了 半導體與通信行業的發展，與之相似，中國在二十大中強調創新驅動發展戰略，實現多領域的國 產替代。 中國與 80 年代日本發展之間也有差異。首先，中國城鎮化率仍處于較低水平，改革開放以來我 國城鎮化率顯著提升，但與發達國家相比仍有差距，目前我國城鎮化率剛超過 60%，而 1975 年 日本的城市化率達到了 75%，中國城鎮化發展仍有一定的空間。而在需求上，中國雖然現在是世 界第一大的出口國家，但是貿易依存度逐漸下降，在逆全球化的趨勢下，我國提出了“以國內大 循環為主，國內外雙循環”的戰略。在我國完善的工業體系加持與國民收入持續增加作用下，未 來國內將以內需作為主要動力。 　　

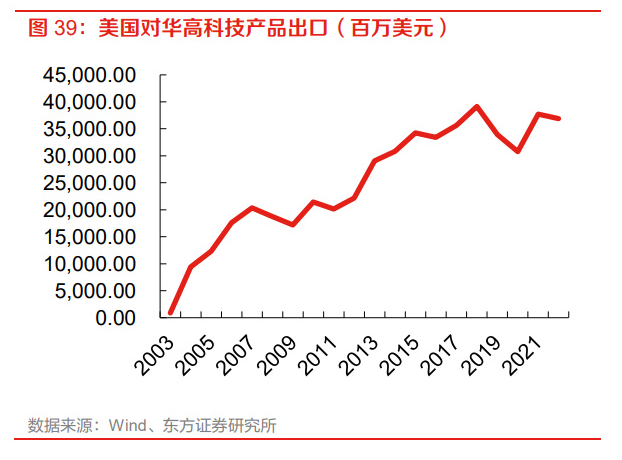

       過去中國制造業高端領域十分依賴進口，主要依靠日本、美國、德國等制造強國。自 2018 年中 美貿易摩擦后，日本和美國以科學儀器為代表的高端制造業對華出口出現了明顯下降。貿易摩擦 加速了我國國產化的進程，在產業升級中，國內高端制造業提升國產替代率將是未來的主線。在 與日本相似的產業化轉型背景下，伴隨著新能源，半導體，生命科學的快速發展，必將產生大量 的科研與檢測需求，科學儀器是轉型過程中必不可少的工具，而質譜儀是 21 世紀中應用范圍較 廣與技術含量較高的科學儀器。結合日本的發展經驗來看，以質譜儀為代表的科學儀器一旦實現 技術突破實現國產替代后，行業將迎來快速發展。 　　 　　

       3.3“先端計劃”：日本 21 世紀儀器技術的重新趕超 　　

       進入 21 世紀，日本在經歷過 90 年代低谷后，錯過了第三次的技術革命，信息技術與科學儀器領 域以美國和歐洲為首的西方國家再度領先。日本為了擺脫對外的依賴，在政策上制定了“先端計 劃”扶持日本先進科學儀器發展。通過“先端計劃”十年的發展，日本儀器行業取得了快速的發 展，產生了大量研究成果。該發展路徑值得中國借鑒 日本 21 世紀初推出“先端計劃”，擺脫進口依賴：由于“廣場協議”的簽訂與 90 年代日本經濟 泡沫破裂，發展陷入停滯，原先 80 年代領先的電子與精密儀器行業被美國與歐洲反超。2002 年 日本科學家田中耕一與美國科學家約翰芬恩共同發明的“對生物大分子的質譜分析法”獲得了該年度的諾貝爾化學獎，促使日本對先進科學儀器領域的科技發展重新重視。當時最先進的測量分 析技術及機器絕大多數掌握在美、德等發達國家的手里。根據《世界科技研究與發展》，為擺脫 對國外先進技術與儀器的高依賴局面，2003 年 6 月，日本文部科學省制定了先進測量分析技術 和設備自主研發項目的支持措施，選定對尖端分析計算測量儀器要求高、有望產出重大科研成果 的研究領域進行重點支持，并于 2004 年由 JST 啟動了“先端計劃 ”。 　　

       推動基礎科學技術和可以孵化共同發展，提升產業競爭力：根據《中國儀器儀表學會》論文，先 端計劃的主要任務是開發“世界獨一無二”，“世界第一”的測量分析技術和儀器設備，減少日 本對國外先進科研儀器的依賴程度，推動相關企業的發展。主要發展方向?yàn)椋?）廣泛利用新原 理、新發現、新方法，創造出世界一流且全球最暢銷的獨創性測量分析系統；2）面向社會需求 解決重要課題，支撐科學技術的創造 3）推進先進測量分析領域象征透射電子顯微鏡、掃描透射 式顯微鏡、核磁共振、質譜的品牌機的重點開發。4）推動與先進測量分析領域知識產權和標準 化國家戰略項目相銜接；5）發展核心基地，促進整體發展，項目的具體目標是解決日本國家層 面的科學問題和提升產業競爭力。 　　

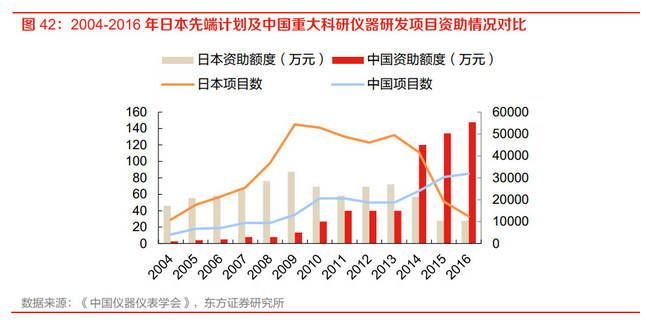

       產生大量論文專利，商業化成果領先世界：先端計劃的實施在日本國內催生了大量的論文和專 利，僅在 2004 年-2013 年十年間，該計劃共資助發表了論文 2774 篇。申請專利 1048 件。并在 國內外獲得多項權威獎項。該計劃實施至 2021 年截止，生命科學領域已成功商業化的成果共 18 件，材料測量領域的共 19 件，環境測量領域的 5 件和放射線測量領域的 9 件，部分成果在全球 先進科學儀器領域市場具有領先地位，例如大阪大學和島津制作所于 2017 年開發并已商業化的 Nexera UC Prep 半制備型超臨界流體色譜系統，可應用于醫療領域生物標志的探索、藥品分 析、毒性評價和環境領域的污染物分析，將過去需要 1 周時間的 500 種殘留農藥檢查縮短到 50 分鐘。該設備榮獲 Pittcon 2019 Editors Awards 金獎。

       3.4 國內政策頻出，推動國產化進程 　　

       在 2018 年國家就將質譜儀納入高端裝備制造行業中。2020 年美國出臺針對中國的《商業管制清 單》（The Commerce Control List，CCL）涉及對中國科學儀器的管制條款超過 2000 條，約占 總數 4510 條的 42%。對科學儀器的限制影響將不亞于對芯片限制的影響。此外進口儀器存有數 據后門，在國防軍事等重要科研領域有數據安全風險。2021 年 5 月，財政部和工信部制定了《政 府采購進口產品審核指導標準》，對進口儀器采購進行了審核建議，其中四款質譜儀器國產采購 比例建議不低于 50%。進口質譜儀因?yàn)閴艛嘣?，整體售價比較高，國產質譜儀有明顯的價格優 勢，同時國產質譜儀廠商在服務響應與定制化的方面有著明顯優勢，未來在儀器性能提升的基礎 上，國產儀器份額將進一步提高，研發投入進一步加大，實現國產替代的正向循環。 　　

       近年政策支持力度加大：我國科研領域研究起步較晚，與發達國家存在不小的差距，但近年來國 家逐步重視科學研發投入，發布《加強從 0 到 1 基礎研究工作方案》、《高端智造再制造行動計 劃》等文件，在政策支持下科研經費不斷增長，帶動科研機構及企業對于高端儀器與配套服務需 求不斷增加，推動我國儀器行業發展。 　　

       千億貼息貸款助力發展，學校采購發力明顯：2022 年 9 月 28 日中國人民銀行設立 2000 億元設 備更新改造專項再貸款資金支持金融企業以不高于 3.2%的利率向醫院、高校等十個領域進行貸 款補貼。貸款由 2022 年 10 月開始，至 2022 年 12 月截止。其中學校的采購需求最為強烈，約 占采購額比例的 60%。根據政府采購網公示，2022 年電子顯微鏡招標金額達 25.05 億，同比增 長 348.92%。質譜儀招標金額達 22.32 億，同比增長 436.84%。但根據政府招標網從購買儀器數 量統計仍以進口為主，國產儀器只占 10%。推測原因主要是采購單位以頭部院校為主，科研需求 較強，需要最為先進的儀器滿足需求。 　　 　　

       4、海外公司發展經驗借鑒 　　

       在復盤國際儀器巨頭公司的成長路徑中，平臺化是必不可少的發展階段，但是實現平臺化的路徑 根據我們研究可以主要分為兩種模式，其一是深耕單一垂直技術細分領域，在該領域技術達到一 定規模后，通過與同行合作降低技術壁壘等方式實現橫向平臺化發展，島津制作所為該類型公司 的代表。其二是通過合作、收購等模式快速獲得跨行業技術與專利，形成平臺化和規模化優勢后 再向各個領域垂直發展，安捷倫科技為該類公司的代表。 　　

       4.1 島津制作所：深耕 X 射線發展，橫向拓展多行業儀器 　　

       在壟斷市場的巨頭中，日本的島津制作所擁有近 150 年歷史，該公司早年以 X 射線發現為契機， 基于軍民合作的儀器創新，從一間專營儀教學儀器細分領域的公司，逐步成長為國際頂尖的綜合 性儀器制造商，島津的發展經驗值得中國儀器公司借鑒。 　　

       創立之初科教儀器發展 　　

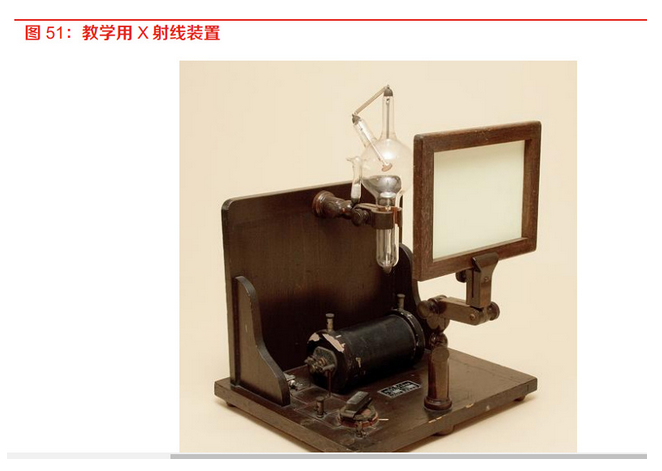

       明治維新后日本政府解除了閉關鎖國政策，開始從歐美各國引進大批學者和技術工作者發展近代 教育與科學。其中尤其重視職業學校的發展，職業學校的開辦為日本政府各部門培養了大批的職 業技術人才，同時也增加了教學和研究用科學儀器的需求。 當時日本獲取科學儀器主要依靠海外購入，為了滿足社會需要，島津源藏創立了島津制作所，由 修理進口儀器逐漸變?yōu)槟７轮谱鳌?882 年島津制作所發布了《理化器械目錄表》，其中標注“可 以根據科學需求制作任何產品”。科學儀器早期由技術先進國家到發展中國家的傳播鏈條中必須 以人為紐帶，日本政府引進的學者與技術工作者不僅傳播了儀器制造所需的基礎學科知識，同時 也帶來了在生產中的經驗與默會的知識，島津的初創時期同樣采用了“學徒制”的管理模式，以 科學儀器為最終載體，以師徒員工關系為紐帶，將科學儀器的制造工藝固定下來。初期積累的相 關技術經驗為島津抓住 X 射線的機會打下堅實的基礎。 　　

       X 射線帶來儀器創新 　　

       1895 年倫琴發現 X 射線，同實驗室助教岡村范為馳將該技術帶回日本，選擇與島津研究所合作 成立 X 射線實驗場所，為島津接觸世界最前沿的放射學研究提供條件。在明治維新后期，日本科 學研究開始起步，但是進口儀器渠道不暢。進口的時間與經濟成本過高，急需國產替代。1897 年 島津抓住機遇生產并出售教學用 x 射線裝置，占領了教育用 x 射線的主流市場，而同類進口儀器 到 1899 年才在日本銷售。 　　 　　

       軍民合作下的醫療轉型 　　

       X 射線作為顛覆式的創新，直接帶動了放射診療的快速發展，一戰前期，日本大規模的軍事擴 張，軍隊產生了對 X 射線診療儀器的大規模需求。該類型儀器日本市場主要被德國西門子公司壟 斷。在日俄戰爭期間由于進口資源短缺，軍隊找島津合作改良開發氰化物電池，極大地增加了與 軍方密切合作的氛圍。在軍方的要求下，1909 年島津推出了裝配 60 多個蓄電池的威爾斷續器感 應線圈式直流大型醫用 X 射線儀器，并在日本陸軍中使用，成為了最早在日本生產的醫用 X 射線 儀器。 在 1914 年“西門子事件”與日本對德宣戰的影響下，西門子被迫離開日本市場，進口產品被美 國 GE、島津與日本電氣等公司取代。一戰時期日本進口 x 射線診療儀器需要繳納 20%的關稅， 這一貿易保護政策使得島津、日本電氣等本土企業搶占了國內中低端市場。二戰時期，日本對外 戰爭的長期化與擴大化，使得以中國為首的國際市場被迫向日打開，島津也不斷實現技術突破發 布新產品，迎來了快速增長時期。 　　

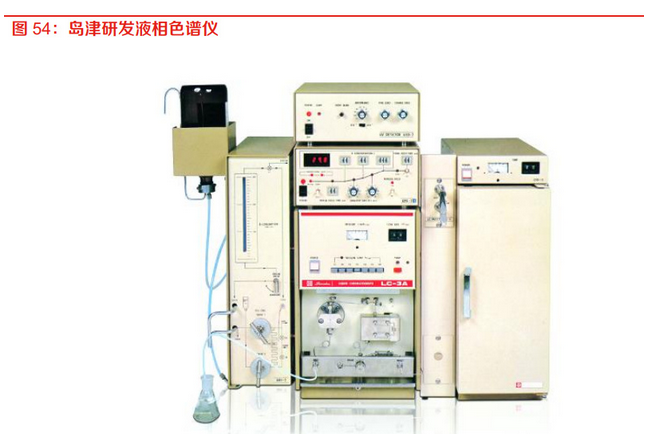

       戰后經濟修復需求促使島津進入工業儀器領域 　　

       二戰過后，美軍先后接管島津多個分公司與工廠，美日關系密切，日本依靠美國技術與資金扶持 將前沿科技應用到民用與工業領域。而面對日本的戰后復蘇需求，島津開始生產一系列裝置，支 持經濟社會復興，實現了大量產品的商業化研制出的產品包括日本第一臺電子顯微鏡（1947 年），世界第一臺光電式分光光度儀（1952 年），日本第一臺直讀式發射光譜分析儀（1953 年），日本第一臺氣相色譜儀（1956 年），世界上最早的遠程式 X 射線透視攝影系統（1961 年）。與此同時，島津也不斷向工業儀器、航空儀器、控制儀器等領域拓展業務范圍。 島津 1896 年到 1917 年是在 X 射線儀器創新的起步探索階段，從 1918 年到 1930 年是 x 射線儀 器創新帶來的穩步發展時期，營業收入年均增長 7.1%。1924 年負責 x 射線儀器的島津倫琴部年 產約 100 臺，銷售額高達 70 萬日元，接近公司總營業額的 20%，1926 年島津倫琴部的銷量已經 超過了 250 臺。在 1917-1937 年間隨著 x 射線診療儀器市場的擴張，島津制作所的資本金從 200 萬日元迅速增加到 1200 萬日元，企業員工數由 358 人增長到 2670 人。1931-1945 年是島津的起 飛與高速成長時期，公司收入規模進入了快速發展階段，營業收入年均增長達 25.9%。 　　

       70-80 年代跟隨日本產業轉型，邁向現代化、平臺化發展 　　

       80 年代日本整體產業結構性調整，政府制定計劃優先發展科技與高端制造業。由于日本經濟的繁 榮與工業化的快速發展，國內掀起了一股“研究所熱潮”，以島津?yàn)榇淼墓驹敢庠谝恍┎荒?在短期內產生商業化收益的項目持續投入研發，雖然這一熱潮在 90 年代因?yàn)槿毡窘?jīng)濟下行，企業 資金壓力變大而停止，但是為以田中耕一為代表的企業科研人員實現技術突破奠定了科研基礎。 島津在這一時期依靠國內政策支持與企業自身的研發投入進入了高端質譜儀領域并站穩腳跟。隨 后逐步將業務擴展至全球范圍，先后在德國、中國、阿根廷、英國、新加坡，構建起覆蓋歐洲、 美國、亞洲和大洋洲的研發結構體系。 島津在 1970 年與瑞典公司 LKB 合作，將世上第一款量產 GC-MS：LBK-9000 引入日本，開啟了 島津的質譜之路。之后通過與美國杜邦公司的技術合作，島津在 1978 年成功自制液相色譜儀 （LC）。并憑借百余年的技術積累，在 1985 年完成磁懸浮式渦輪分子泵（TMP）的制造。20 世 紀八十年代左右，島津在全球的銷售額達到 1000 億日元， 利潤超過 100 億日元，企業資本超過 100 億日元。 　　 　　

       現代島津進入了穩定增長時期，已經形成了包含分析計量儀器、醫學儀器、工業儀器、航空設備 及其他的綜合性國際儀器巨頭。2011 年-2022 年公司營業收入 CAGR4.91%，毛利率約穩定在 40% 水平。2022 年生產各類設備供給 432 臺，員工人數共 13499 人，實現收入 4280 億日元，凈利潤 660 億日元。其中分析計量儀器占收入比重與研發開支比重最大，分別為 65%/63%，醫學儀器與 工業儀器收入穩定增長。

 　　島津在成立初期 19 世紀抓住了 X射線這一新興關鍵技術，避開了老技術范式中追趕領先者存在的 后發劣勢與當時日本工業界技術薄弱的問題。在初期產品定位于教學用儀器，極大程度地順應了 日本教育革新的時代潮流。并且在關鍵技術 X 射線產品研發的同時，對配套電源等設備不斷進行 技術累積。一方面通過頻繁的論壇與產學結合模式，加強自身研發能力，并且促進學?？蒲泄ぷ?者的對島津儀器的了解和依賴程度。另一方面以電源等周邊通用配套設備打開與軍方合作的突破 口，將 X 射線診療儀器落地到軍隊殖民地市場。而面對難以突破的技術和專利壁壘，島津積極尋 求國際范圍內的同行合作，以合作獲取技術共享的機會，在此基礎上進行技術研發，吸收最先進 技術，最終實現技術升級和超越。 　　

       4.2 安捷倫：并購驅動高速成長 　　

       安捷倫是成立于美國的全球生命科學、診斷及應用化學的領導者，在通信、電子、半導體、測 量、生命科學和化學分析行業擁有悠久的創新和領先歷史。安捷倫歷史可以追溯到 1939 年創立 惠普公司，成功研發并銷售出第一臺產品阻容聲頻振蕩器。而安捷倫前身 F&M 由 Frank Martinez 于 1956 年成立，是當時全球最大的氣象色譜儀生產廠商，1965 年被惠普收購，惠普由此進入分 析儀器領域。1998 年惠普宣布戰略性重組計劃，建立一家獨立的測量公司和一家計算與圖像公 司，前者名為安捷倫科技有限公司，由元器件、測試與測量、化學分析和醫療儀器業務部門組 成，后者為人們熟知的惠普公司，包括惠普所有的計算、打印和圖像業務。隨著安捷倫以 2.1 億 美元上市，打破了當時硅谷最大的 IPO 規模后，惠普公司將擁有的安捷倫股份分配給惠普股東， 自此安捷倫完全獨立。 　　

       安捷倫成立初包含儀器、化學分析、電子元件和醫療產品，并依靠過往惠普在儀器領域的研發經 驗逐步確立全球的領先地位，但在 2000 年美國科技泡沫破裂，受經濟影響，安捷倫拆分與重 構，2001 年安捷倫將保健醫療部門出售給飛利浦。2005 年安捷倫將用于消費和工業用途的半導 體集成電路業務出售。 2010 年后為轉型與分化時期，安捷倫與是德科技拆分，由是德科技從事原有的電子測量業務，安 捷倫專注于應用化學，醫療診斷業務。公司通過大量的并購獲取跨行業的技術與影響力，2010 年 收購 Varian，使得安捷倫正式進入生命科學鄰域，2012 年收購丹麥癌癥診斷公司 Dako，擴大了 公司在生命科學領域的影響力，2016 年收購了英國的測試公司 Multiplicom N.V，2017 年收購了 英國開發和制造拉曼光譜儀器的公司 Cobalt Light System, 2018 年收購了毛細管電泳分子公司 Advanced Analytical Technologies，聚糖試劑生產商 ProZyme、韓國儀器分銷商 Yong In Scientific Co，2019 年收購創新生命科學儀器龍頭 BioTek Instruments。通過分化與轉型，安捷 倫不斷完善自己的產品矩陣，形成了生命科學應用（LSAG）、交叉實驗室（ACG）、診斷學和 基因?qū)W（DGG）三大業務集團。推出了數十種儀器與服務產品，其中安捷倫 ICP-MS 常年全球銷 量第一。 　　

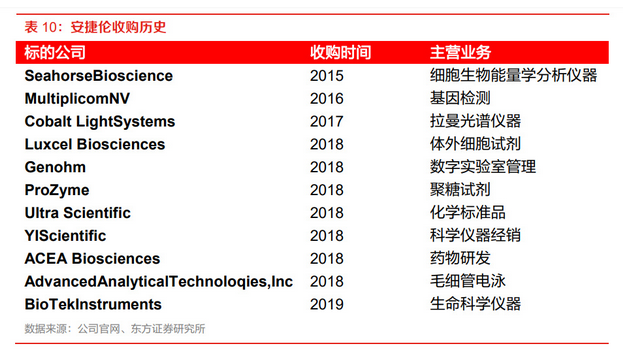

       安捷倫 2022 年營業收入為 68.48 億美元，同比增長 8.37%。公司 15 年后的大量并購維持公司業 績的穩定增長，2015-2022 年年均復合增速 5.09%，凈利潤 12.54 億美元，同比增長 3.64%，凈 利率達 18.31%。安捷倫持續維持高投入研發，2020-2022 年投入研發分別為 4.95 億美元，4.41 億美元，4.67 億美元，分別占當年營收比重 9.27%，6.98%，6.82%。此外對于新興市場每年持 續投入 3 億美元資本開支。每年約 7 億美元高研發支出，保證了安捷倫在下游各行業技術路線的 商業化上保持的領先地位。 　　

       安捷倫除了用高研發投入保障先進技術外，完善的銷售網絡搭建為公司成長提供了保障。根據公 司報告，安捷倫在全球美洲、歐洲與亞太地區 100 多個國家和地區設置有分工廠與網點，設立了 26 萬個實驗室，每年與客戶或潛在客戶互動超過 100 萬次。憑借優秀的銷售渠道，安捷倫成功地 進入中國市場，在中國擁有兩千多名員工，總部位于北京，在上海和杭州分別設有工廠和研發中 心，2022 年在華營收 14.99 億美元，是除美國外最大市場。 　　

       5、重點公司分析 　　

       5.1 禾信儀器：專注時間飛行領域正向研發的國產化質譜儀 “專精特新”小巨人 　　

       質譜儀為主業，技術積累豐富：禾信儀器成立于 2004 年，根據公司招股書披露，當前國內尚無 以質譜儀制造為主業的上市公司。公司是集研發、生產、銷售與技術服務為一體的國家火炬計劃重點高新技術企業。公司創始人周振在德國讀物理學博士期間，師從垂直引入式飛行時間檢測器 發明人 A.F.Dodonov 教授與無網反射飛行時間檢測器發明人 Wollnik 教授，并于 2000 年成功研 制了分辨率達 20000 的高分辨率垂直引入式飛行時間質譜儀，成為當時國際同類儀器中技術指標 最高水平。 　　

       公司形成環境監測+臨床醫學+實驗室的三大業務布局：在大氣環境領域，公司主打 SPIMS、 SPAMS、AC-GCMS 產品系列；在水環境監測領域公司主打 ICP-MS 系列固定/車載水質重金屬 應急監測系統；臨床診斷領域公司推出全自動核酸質譜監測系統和全自動微生物質譜監測系統； 在實驗室領域公司推出三重四級桿液質聯用儀（LC-TQ5100）、氣相色譜質譜連用儀與電感耦合 等離子體質譜儀。 　　

       受疫情影響收入下滑明顯，研發與銷售費用增加導致凈利潤下滑：根據業績快報，2022 年公司 實現營業總收入 2.80 億，同比下降 39.63%，主要原因系受疫情影響較大，部分地方政府財政資 金安排及項目招投標流程、訂單簽訂、產品交付或項目實施、驗收等均有不同程度的延后，公司 實現歸母凈利潤-0.58 億，同比下降 173.59%，主要原因系營收的下降和公司為拓展產品線與市 場造成的期間費用的增長。 　

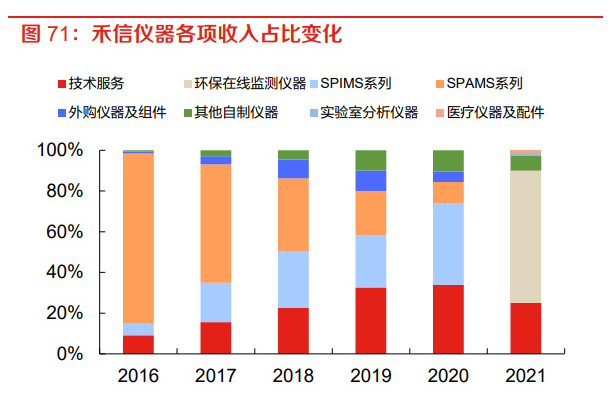

       環境監測為主要業務，技術服務占比不斷提高：根據招股書顯示，公司主營業務收入按應用領域 可以分為環境監測、科研分析、健康醫療三大類，其中環境監測占比最高，2021 年公司環保在線 監測領域營收達 2.89 億元，占比 62.23%。從收入結構來看公司主要收入來源于 SPAMS 與 SPIMS 系列產品的銷售，2020 年公司兩系列產品實現收入 1.58 億元，占全年收入的 50.59%。 （2021 年 SPAMS 與 SPIMS 系列收入口徑并入環保在線檢測儀器業務）此外，技術服務收入占 比不斷提高，由 2016 年占收入比 9.05%提升至 2021 年占收入比重 27.05%，主要原因系公司累 計銷售儀器數量增加，技術運維需求不斷增長。 　　

       專注質譜技術，堅持正向研發：公司自成立以來堅持正向研發的技術道路，對于質譜底層技術積 累豐富。于 2019 年入選工信部第一批專精特新“小巨人”企業（全國僅 248 家企業入選）。公 司的研發涵蓋了質譜儀的質量分析器、離子源、進樣系統、數據系統和整機系統等諸多方面，通 過持續的自主研發及產業化推廣，公司掌握的 14 項核心技術中 12 項已實現產業化應用，剩余 2 項已突破關鍵技術，正在產業化過程中。公司是國內少數全面掌握單顆粒氣溶膠電離技術、電子 轟擊電離技術、真空紫外光電離技術、離子傳輸技術、飛行時間質譜技術、多級離子移除脈沖技 術、高速離子探測、質譜源解析等質譜核心技術的企業之一。 　　

       大力研發 Q-TOF，在國內具有稀缺性：根據公司公告，公司擬投入 2280 萬元研發高靈敏高分辨 串聯質譜儀（Q-TOF），目前項目已完成設計、開發、研制及工程驗證，正在進行應用方法開發 驗證。目前國內在 ICP、MALDI 等離子源與 TOF，TQ 等質量分析器均普遍實現了技術突破，聚 光儀器、安圖生物等公司均有成熟產品。但 Q-TOF 研發技術壁壘高，目前市場上該類儀器主要由 安捷倫、SCEIX、布魯克等國外巨頭占據絕大部分市場份額。 　　

       5.2 聚光科技：國內儀器行業平臺化龍頭公司 　　

      國產高端儀器龍頭，應用領域不斷拓展：聚光科技成立于 2001 年，經過 20 多年技術沉淀和發展， 公司已經成為國內高端分析儀器的領軍企業，早期公司為環境檢測和工業過程分析提供檢測設備 和相關服務，2015 年將質譜儀業務單獨拆分，成立譜育科技專注于質譜儀研發，目前公司已經掌 握了質譜、色譜、光譜、前處理和理化分析等技術平臺。對于質譜儀的核心零部件質量分析器， 公司在離子阱、四級桿、三重四級桿和飛行時間四種技術道路上實現了成熟的產業化和開發迭代 能力。 　　

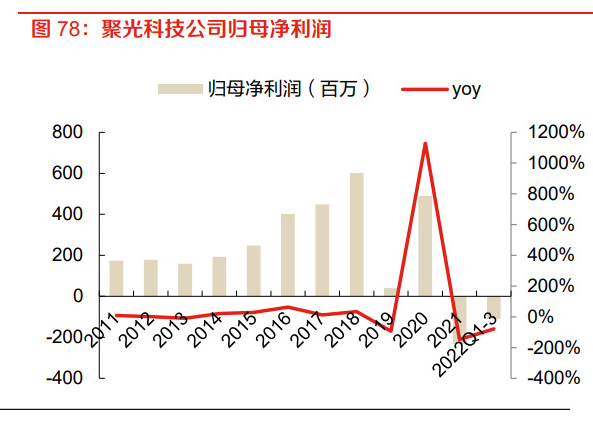

       過往業績受 PPP 影響較大，公司重新聚焦高端儀器制造：公司在 2022 年 Q1-Q3 實現營業收入 21.75 億元，同比增長 4.19%，歸母凈利潤-1.09 億元，同比下滑 78.55%。公司自 2019 年來業績 波動較大，主要原因系在環境監測景氣度提升時期，公司作為龍頭企業業績增長較快，19 年后隨 著市場競爭加劇，PPP 項目整頓等因素影響公司業績增速下滑。公司從 2020 年開始逐漸剝離相 關業務，上海安譜與中科光電不再并表。2022 年聘請新的總經理韓雙來先生后，公司未來戰略重 新聚焦于高端儀器制造行業。 　　 　

       子公司譜育科技專注高端科學儀器研發，2021 年凈利潤同比+122%：2015 年聚光科技將質譜儀 業務剝離，成立子公司譜育科技，專注高端科學儀器制造。公司自 2011 年至今承擔 30 多項國家 和地方重大科學儀器專項，公司產品線不斷突破，目前譜育科技實現有機質譜與無機質譜的全產 品體系的覆蓋，根據 2021 年報，譜育科技新簽合同額約 13.4 億，較上年同期增長約 65%，公司 實現營收 9.63 億元，同比+63%，實現凈利潤 1.24 億元，同比+122%，成為公司重要的增長點。 　　

       全能型科學儀器平臺，在研項目眾多：公司在質譜、光譜、氣相色譜、樣品前處理等細分儀器領 域廣泛布局，下游覆蓋環境、生命科學、半導體、工業等，在高端質譜儀領域公司具備深厚的研 發基礎，主要產品為 ICP-MS、GC-MS、LC-MS，在高端質量分析器中實現了三重四級桿的技術 突破。目前公司擁有 12 個在研項目，在各領域的技術壁壘不斷深化。 　　

       （本文僅供參考，不代表我們的任何投資建議。如需使用相關信息，請參閱報告原文。）
